HA7WEN

A MaSat-1 hivatalos földi állomásai:
- HA5MRC Budapest BME E-épület teteje (JN97ML) - Infó a MaSat-1 hivatalos oldalán
- HA7WEN Érd (JN97KJ)

MaSat-1 Magyarország feletti második körén vett jelsorozat részlete itt.

A G5500 antennaforgatóhoz tartozó vezérlo elektronika leírása itt.
A muholdkövetésre használható program itt - Orbitron.
Az Orbitronhoz tartozó forgató/rádió vezérlo driver itt.
Az antennaforgató vezérlo elektronikájának módosított programja itt - Orbitron alól a WispDDE driverrel, és az abban levo GS-232 forgatóval kompatibilis verzió.
Az antennavezérlo beégetheto fájlja itt.
Az antennaforgató vezérlo kódjához szükséges fordító program itt - MPLab alá.

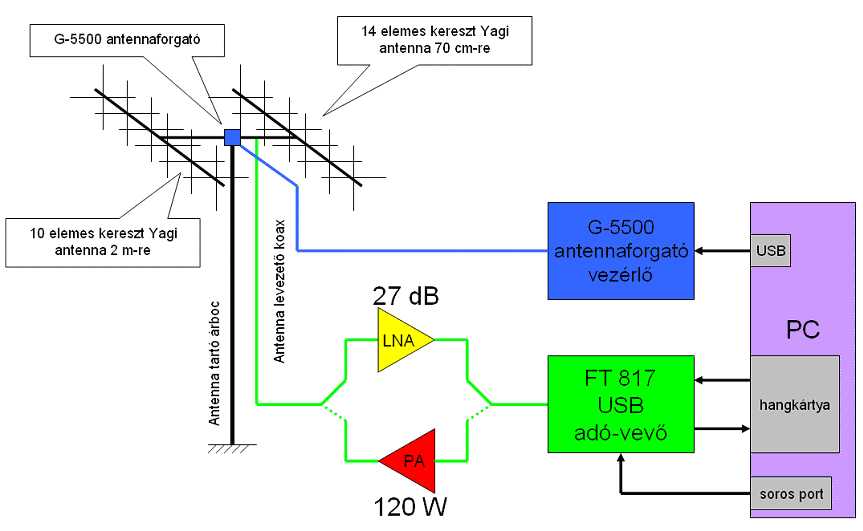

A másodlagos állomás felpítése:
block

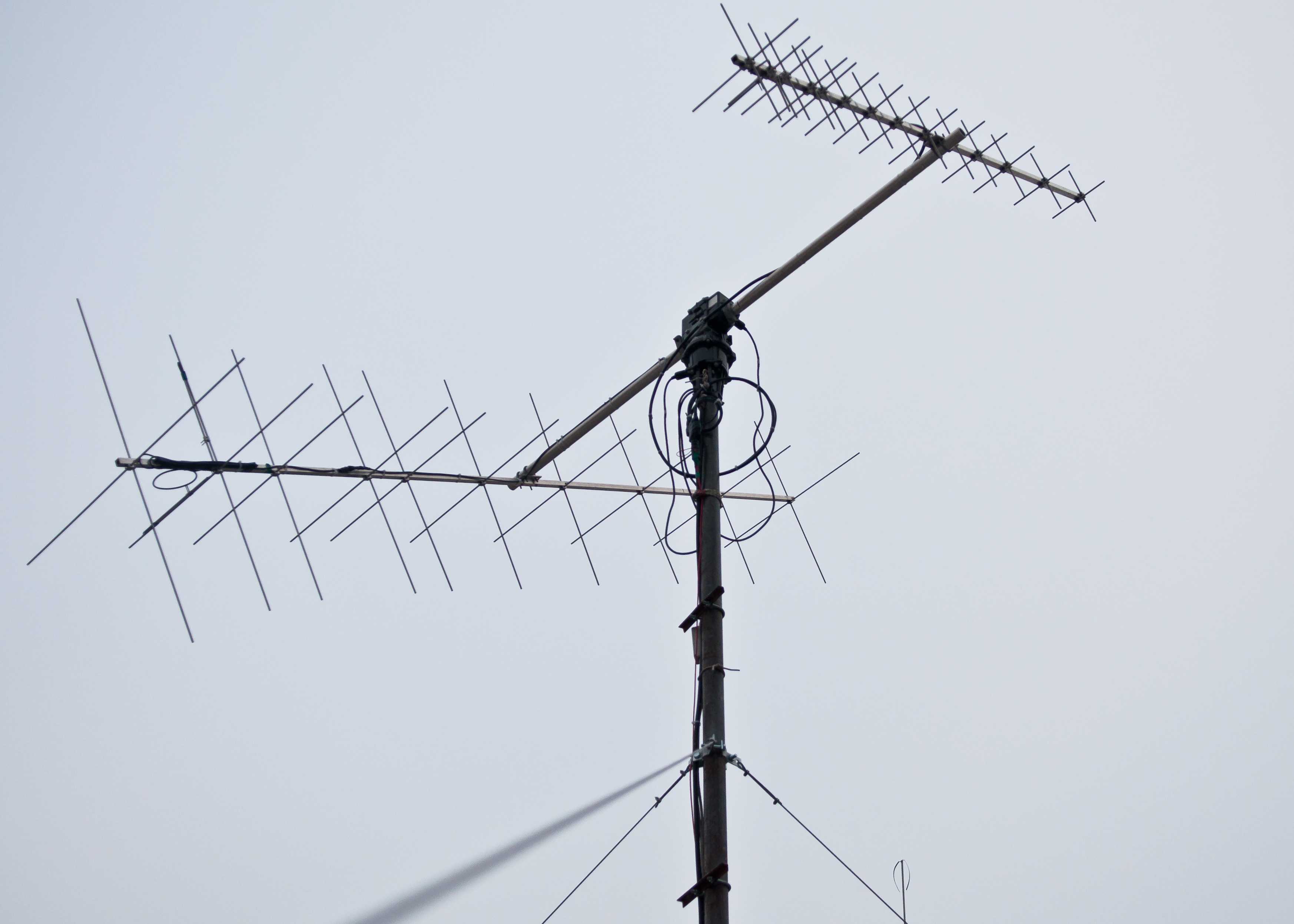

A muhold vételére és vezérlésére használt antennák:
ant002

Az antennák sugárzási karakterisztikái:

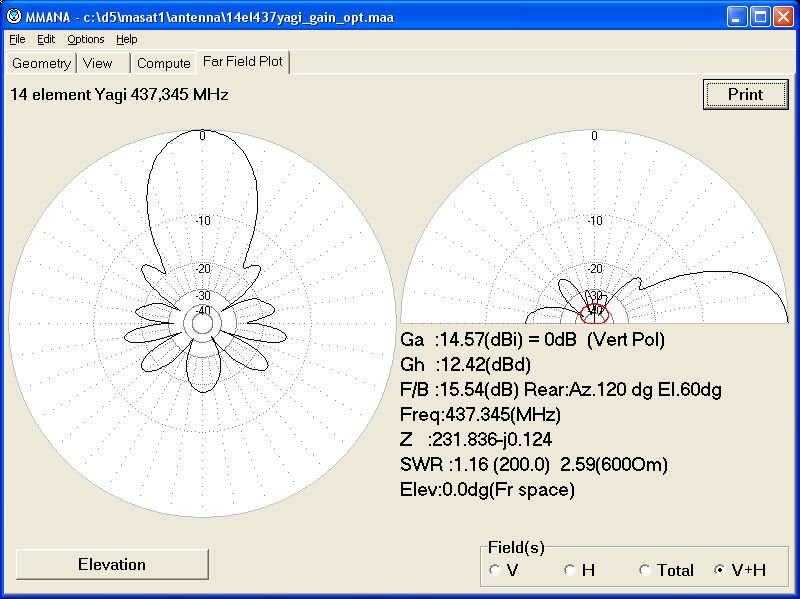

14 elemes kereszt Yagi 70 cm-re:
437

10 elemes kereszt Yagi 2 m-re:
146

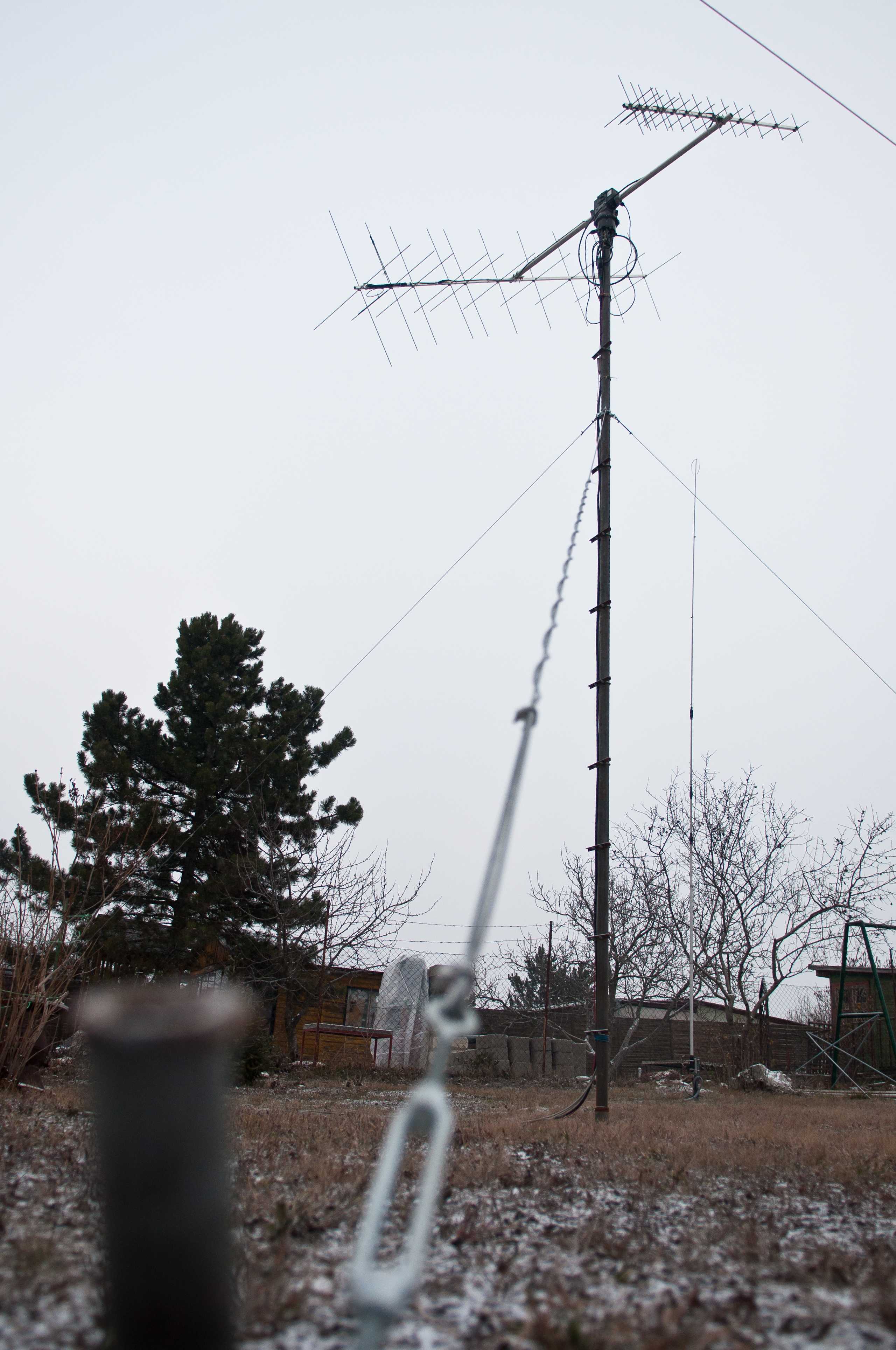

Az árbocon a forgatóval:
ant001

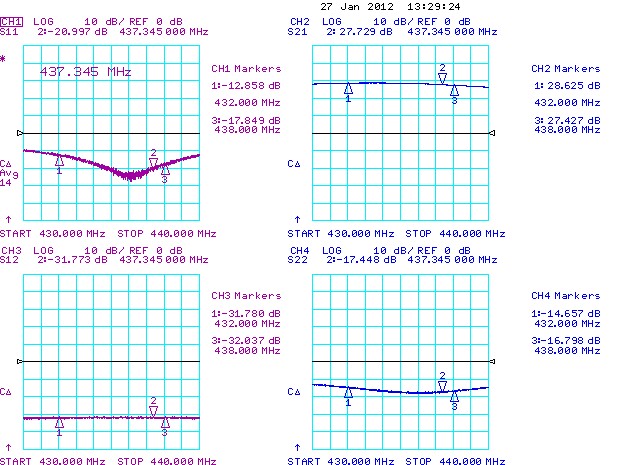

A kiszajú eloerosíto szórási paraméterei:
s

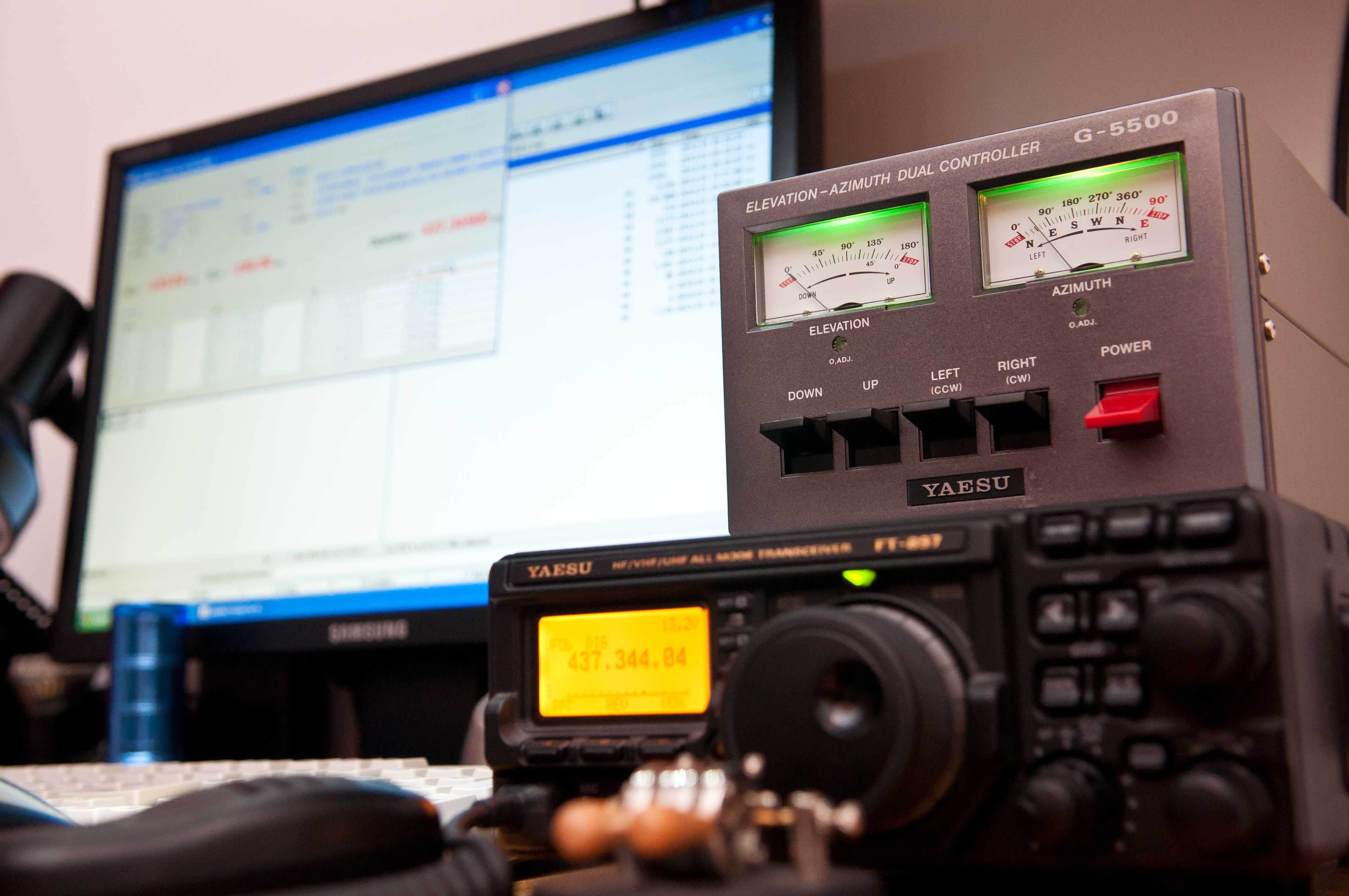

A rádió, a forgató és a vezérlo számítógép:
gnd001

Muhold vétel közben:
gnd002

Fotó: Czifra Dávid - TNX

9:04 2012. 03. 13.
